輸送帶壞得比別人快，是什么原因造成

作者:擎川EVERLA輸送帶廠家 ?? 來源: 網絡整理 ???閱讀次數:114?? 發(fā)布時間： 2017-04-11 15:54:14

導讀：在流水線運輸的過程中，總是會遇到這樣或那樣的問題，而皮帶損壞是其中不可避免的一個問題。不少客戶總是會問為什么我的皮帶壞得那么快？今天就以同步帶為例子，簡單分析下你

在流水線運輸的過程中，總是會遇到這樣或那樣的問題，而皮帶損壞是其中不可避免的一個問題。不少客戶總是會問“為什么我的皮帶壞得那么快？ “今天就以同步帶為例子，簡單分析下你的皮帶為何壞得那么快？

皮帶的正常損壞

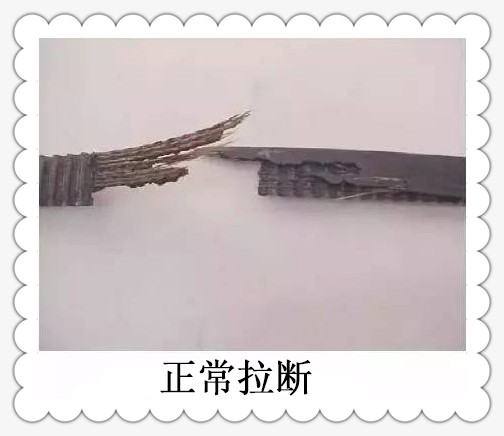

在皮帶運轉半年到一年的時候，經過長期運轉，其芯線達到疲勞壽命時，會出現損壞的情況，看下圖，這是一個參差不齊的45度角的鋸齒狀斷裂皮帶，這種就是典型的皮帶芯線達到正常的疲勞壽命造成的。

<a href='http://dsjvvrk.cn/shusongdai/' target='_blank'><u>輸送帶</u></a>拉斷

運行1年后的皮帶不需要再采取任何改善措施。皮帶壽命會由于應用的不同，以及各種客觀因素而有較大變化。影響皮帶壽命的因素包括皮帶曲折失效，環(huán)境，皮帶安裝張力，帶與輪的匹配，帶輪的質量水平，甚至是如何切割、包裝、運輸和安裝皮帶。
　　
皮帶折曲失效
皮帶折曲失效模式通常表現為斷裂面芯線成直線排列，如下圖所示。當皮帶芯線彎曲到非常小的直徑時，就會出現這種情況。急劇的彎曲會使皮帶芯線纖維在巨大的壓力下彎曲和受損，從而使皮帶的拉伸強度下降。
皮帶折曲失效是最常見的一種失效模式，通常與皮帶操作不當、安裝張緊力過低、帶輪的直徑過小和帶輪里有異物等有關。

輸送帶廠家" src="/uploads/2017jizhutu/172.png" style="width: 504px; height: 436px;" />

沖擊負荷
當從動設備要求的間隙性或周期性扭矩負載大于正常水平時，這種沖擊負荷要超過皮帶本身能承受的力，傳動系統(tǒng)中的沖擊負荷就出現了。

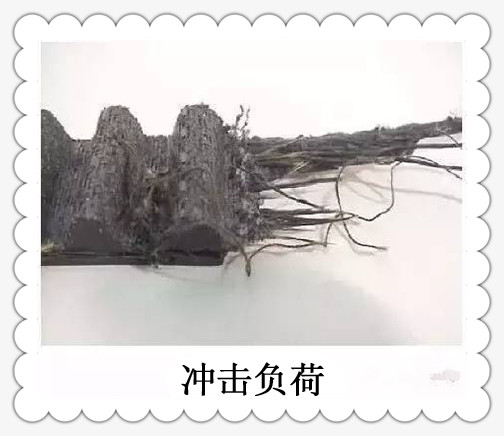

普通的三角帶可以用瞬間打滑來減緩沖擊負荷，但是同步帶必須要傳輸所有的負荷。劇烈的沖擊負荷可以導致皮帶芯線以粗糙的不平均的形式斷裂，如下圖所示。皮帶齒部在帶輪中經過即時沖擊負荷后可發(fā)展成齒根開裂和/或齒部脫落。

<a href='http://dsjvvrk.cn/' target='_blank'><u>工業(yè)皮帶</u></a>

皮帶安裝張力過高

同步帶安裝張力過高會導致皮帶齒部剪切或斷裂。很多張力過高的皮帶在皮帶齒面上都清晰地留下了輪齒磨損的痕跡。

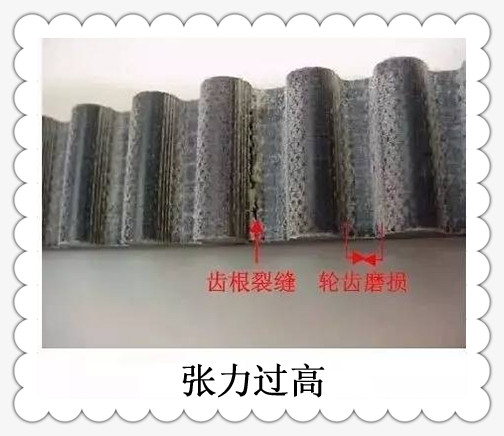

下圖是皮帶被壓過的表面區(qū)域和齒根開裂的例子。齒根開裂通常會通過芯線擴展到其相鄰的開裂處，個別的皮帶齒部會慢慢脫落。為了防止這樣的磨損問題，適當的皮帶安裝張力值必須要準確的設定。

工業(yè)<a href='http://dsjvvrk.cn/shusongdai/' target='_blank'><u>輸送帶</u></a>皮帶

皮帶安裝張力過低

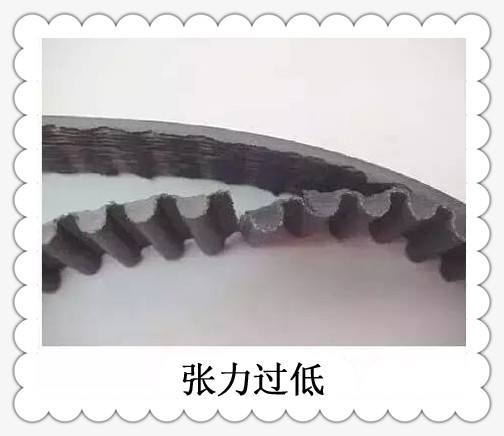

　通常張力過低導致的皮帶失效模式表現為跳齒。皮帶跳齒是指皮帶的齒爬出其對應的輪槽，并且其根部不再承受負荷。傳動負荷進一步作用于皮帶側面使皮帶齒部彎曲，然后跳動。齒部滾動時可導致橡膠從齒根沿著芯線撕裂。隨著橡膠撕裂的擴散，皮帶齒部開始以條狀脫離皮帶，如圖所示?！?/span>

<a href='http://dsjvvrk.cn/' target='_blank'><u>工業(yè)皮帶</u></a>損壞

通過以上的了解，你是不是對你的工業(yè)皮帶有多一點了解呢？很多問題都是操作不當而導致發(fā)生的，俗話說的好，專業(yè)的事情留個專業(yè)的人去做，往往就會產生事半功倍的效果。
廣州擎川機電設備有限公司成立于2007年,創(chuàng)立品牌EVERLA，已成為一家集合研制、設計、加工、銷售、服務為一體的綜合性工業(yè)皮帶特殊加工企業(yè)。主要經營各類輸送帶、同步帶、平面帶、齒輪等機械類產品以及特殊皮帶加工服務（表面加工海綿、泡棉、紅膠、PU、PVC花紋、各種異形檔塊、打孔等），產品被廣泛應用于食品、日化、醫(yī)藥、木工、印刷、包裝等各個領域。
